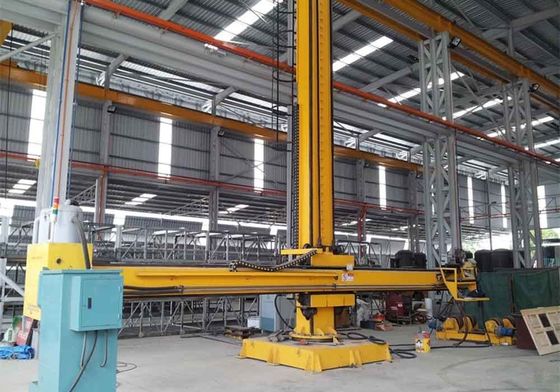

Manipulador automático de soldadura de barra de columna HC6060 con cabeza SAW

El manipulador de soldadura es un equipo de soldadura automático y ampliamente utilizado.girando la columna y el tranvía viaja en rielesEl extremo del brazo se puede equipar con cabeza SAW para hacer soldadura en los tanques trabajando junto con rotadores o posicionadores.Así que la máquina se utiliza ampliamente en industrias tales como torre eólica, calderas, productos químicos, astilleros, automóviles, estructuras metálicas, etc.

Esta máquina se compone principalmente de parte de columna, parte de placa de guía, parte de brazo, parte de reducción de elevación, balanceador de peso y tabla deslizante motorizada, plataforma de operación y sistema de bloqueo manual.

La columna, el brazo y el bloque de guía están soldados y la resistencia se libera.

Después de la soldadura, la columna y el brazo son tratados térmicamente y mecanizados finamente para garantizar la precisión.

Las ruedas de guía superior/inferior y izquierda/derecha tienen una estructura de eje excéntrico, mediante el ajuste de las mismas, el hueco en los rieles de guía se puede ajustar para compensar el desgaste de los rieles.

Todos los ejes, ejes incluidos los tornillos del eje se refinan térmicamente, los engranajes y las partes móviles se endurecen en la superficie.

La elevación del rayo se realiza a través de un motor con freno, reducción de la rueda de gusano, cadena y rueda de cadena.

La expansión del rayo es impulsada por un motor a través de un reductor de ruedas de gusano, un engranaje y un bastidor.

Hay unidad de ajuste de arma en el extremo delantero de la proa, la pistola puede moverse hacia arriba / abajo, izquierda / derecha motorizada.

La columna y el sótano están conectados por un rodamiento, la columna puede girar +/- 180 grados manualmente y bloquear en cualquier posición manualmente.

Las guías rectangulares en la columna y el brazo, son de material de 16Mn, que es de alta resistencia y hay agujeros de carga de grasa en las ruedas que son convenientes para el mantenimiento.

Hay una caja de seguridad en la escalera y cubiertas seguras en las partes de la transmisión.

El sistema de control eléctrico está compuesto por el gabinete, el panel remoto, el inversor es de Schneider.
