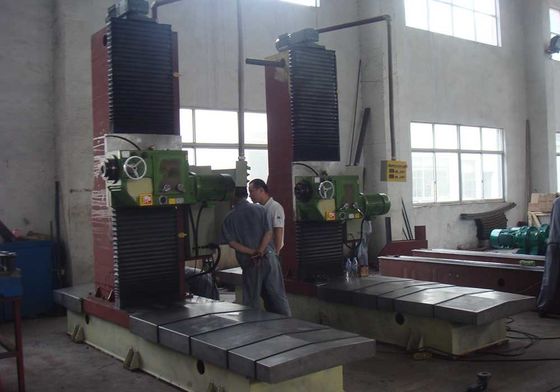

Mecánica de alimentación de la cara final de la fresadora fácil para el funcionamiento y la alineación de la hoja

4.1 Características y características

La máquina está compuesta de cabeza, columna, cuerpo de la máquina, sistema de alimentación mecánica, sistema de control, unidad de protección del carril, hoja de cara.

Tanto los rieles horizontales como los verticales son de tipo preciso, de gran capacidad de carga, poco espacio libre y buena precisión.

La cabeza orientada puede viajar a lo largo del husillo, de 100 mm de carrera.

La máquina está equipada con un colgante de operación, fácil de operar y alinear la hoja.

El carril vertical está protegido del polvo y la escoria gracias a la cubierta de protección.

Para la unidad de protección de los rieles horizontales, es de estilo en cascada, con la ventaja de un buen sello, buena disipación y larga vida.a través del cual se puede observar el estado de lubricación y limpieza del carril.

El cuerpo de la máquina y la columna son de estructura de soldadura y post-soldadura con recocido integral, estables, no deformados y de buena precisión.

La cabeza orientada es producida por un fabricante profesional, con una estructura razonable, un rendimiento fiable, un amplio rango de velocidades, buena rigidez, bajo ruido, alta eficiencia y fácil operación.Rpm de la cabeza de cara puede ajustarse por el mango basado en el diámetro de la cama de cara-cuchilla.

La cabeza orientada puede girarse integralmente dentro del rango de 0o∼45o en los toboganes verticales, para facilitar la biselación.Hay una bomba de lubricación manual en los toboganes horizontales, haciendo una buena lubricación del carril.

El lecho de la lámina de la máquina es de tipo estándar, que está disponible en el mercado.

Suministro en paquete, incluyendo la hoja de cara y el cono.

La hoja de cara se podía inclinar a mano, y las rpm de la cabeza de potencia se podían ajustar con el mango.



Modelo	DX1215	DX1515	DX1220	DX1230
Tamaño de la sección del proceso	Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3.	Las medidas de las demás medidas:	Con un tamaño de 1200x2000 mm	Las medidas de las partidas 1 y 2
Potencia de la cabeza de fresado	7.5kw	7.5kw	7.5kw	7.5kw
Velocidad de alimentación horizontal	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min
Velocidad vertical de la cabeza de fresado	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min	VFD de 100-800 mm/min
Velocidad del husillo de la cabeza de fresado	75-420 rpm, en seis pasos	75-420 rpm, en seis pasos	75-420 rpm, en seis pasos	75-420 rpm, en seis pasos
Rango de cabezas de fresado	0 a 45°	0 a 45°	0 a 45°	0 a 45°
