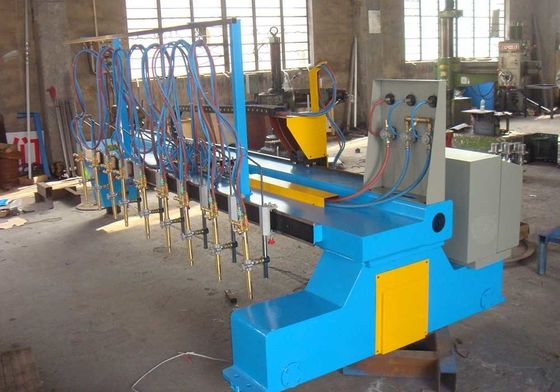

Máquina de cortar con llama ZG Máquina de cortar con banda Cortar en dirección longitudinal y transversal

La máquina de corte de bandas ZG es un equipo de alta eficiencia para cortar chapa de acero, diseñado para la fabricación de estructuras metálicas.alta precisión y pequeña deformación, es una máquina ideal para la fabricación de estructuras metálicas.



La máquina de corte de bandas ZG es un equipo de alta eficiencia para cortar chapa de acero, diseñado para la fabricación de estructuras metálicas.alta precisión y pequeña deformación, es una máquina ideal para la fabricación de estructuras metálicas.

La máquina de corte ZG Strip está compuesta por un marco en T, un carril longitudinal, un sistema de conducción longitudinal y transversal, un sistema de suministro de gas, un sistema de control eléctrico, antorchas de corte y un marco de antorcha.

El carril longitudinal se mecaniza con precisión a partir del carril de acero. Hay un bastidor mecanizado con precisión en el exterior del carril. El carril longitudinal y transversal se mecanizan en una rectificadora de precisión,para asegurar la precisión de corteEl movimiento longitudinal es impulsado por el motor AC a través de engranajes y racks para mover el marco en el carril longitudinal.El movimiento longitudinal y transversal están bajo el sistema de ajuste de velocidad AC, que tiene un amplio rango y una velocidad estable.

Las antorchas para cortar se instalan en el carril en la viga del marco. Pueden moverse a la izquierda o a la derecha en el carril y bloquearse manualmente.La antorcha transversal se instala en la parte posterior de la viga del marco en el bastidor de la antorcha, también puede levantarse manualmente.

El sistema de suministro de gas está compuesto por un regulador de ajuste de gas y una disposición de tuberías.



Modelo	ZG-3000	ZG-4000	ZG-5000	ZG-6000
Distancia del carril	3 milímetros	Cubierta	Con una anchura de 5 mm	6 000 mm
Ancho de corte	90 a 2300 mm	90-3300 mm	90-4300 mm	90 a 5300 mm
Velocidad de corte	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.	Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.
Conducción	soltero	soltero	El doble.	El doble.
espesor de corte	6 a 100 mm	6 a 100 mm	6 a 100 mm	6 a 100 mm
