| MOQ: | 1 juego |
| Standard Packaging: | Paleta de madera |
| Delivery Period: | 10 a 15 días |
| Forma De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Supply Capacity: | 100 series por mes |

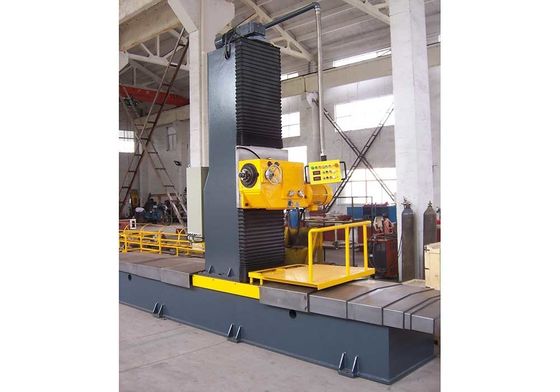

La máquina de fresado de extremo de caja está compuesta principalmente por estación de fresado, columna elevadora, mesa de trabajo, cuerpo principal, sistema de alimentación, sistema eléctrico, protector de guías, cortador, etc.Esta máquina se utiliza para fresar el perfil final de la viga H o la columna BOX, el perfil de trabajo máximo es 1500x1500mm, el mínimo es 300x200mm.
| Modelo | DX1215 | DX1515 | DX1220 | DX1230 |
| Tamaño de la sección del proceso | Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. | Las medidas de las demás medidas: | Con un tamaño de 1200x2000 mm | Las medidas de las partidas 1 y 2 |
| Potencia de la cabeza de fresado | 7.5kw | 7.5kw | 7.5kw | 7.5kw |
| Velocidad de alimentación horizontal | VFD de 100-800 mm/min | VFD de 100-800 mm/min | VFD de 100-800 mm/min | VFD de 100-800 mm/min |
| Velocidad vertical de la cabeza de fresado | VFD de 100-800 mm/min | VFD de 100-800 mm/min | VFD de 100-800 mm/min | VFD de 100-800 mm/min |
| Velocidad del husillo de la cabeza de fresado | 75-420 rpm, en seis pasos | 75-420 rpm, en seis pasos | 75-420 rpm, en seis pasos | 75-420 rpm, en seis pasos |
| Rango de cabezas de fresado | 0 a 45° | 0 a 45° | 0 a 45° | 0 a 45° |
Parámetros técnicos:
Potencia del motor del molino: P=7,5 kW HD750
Velocidad de fresado horizontal: 100-800 mm/min VFD por inversor
Velocidad de marcha al ralentí de los toboganes horizontales: 1200 mm/min
Velocidad vertical de la cabeza de fresado: 100-800 mm/min VFD por inversor
Potencia del motor de alimentación horizontal: 1,5 kW
Potencia del motor vertical: 2,2 kW
Velocidad del husillo de la cabeza de fresado: 75-420 rpm, en seis pasos, ajustado por la rueda manual externa. (Nota: este es un modelo actualizado para evitar abrir la caja de cambios y cambiar de engranajes en el interior para cambiar la velocidad)
Rango de cabeza de fresado: 0-45dgr
Tamaño del asiento del cortador de fresado: Φ125-250 mm
El eje del eje de fresado: L=100 mm
Diámetro del husillo de fresado: Φ128,57 mm
Proyecto de la cabeza de fresado
Temperatura ambiente: ¥10 oC ~ 40 oC
Humedad relativa:La humedad relativa media mensual máxima es del 90%
Potencia eléctrica:Fluctuación de voltaje (por debajo de la frecuencia nominal) ≤ ± 10%
Fluctuación de la frecuencia (bajo tensión nominal) ≤ ± 2%
El rendimiento:
La máquina está compuesta por una cabeza de fresado, una columna, un cuerpo de máquina, un sistema de alimentación mecánica, un sistema de control, una unidad de protección del carril, una hoja de fresado, etc.
Tanto los rieles horizontales como los verticales son de tipo preciso, de gran capacidad de carga, pequeño espacio libre y buena precisión.
La cabeza de fresado puede viajar a lo largo del husillo con una tracción de 100 mm;
La máquina está equipada con pedante de operación, fácil de operar y alinear la hoja;
El carril vertical está protegido contra el polvo y las escombras debido a la cubierta de protección diseñada.
Para la unidad de protección de rieles horizontales, es un estilo en cascada, con la ventaja de un buen sello, sin disipación y larga vida.a través del cual se puede ver el estado de lubricación y limpieza del carril;
El cuerpo de la máquina y la columna son estructuras de soldadura y se recocen integralmente después de la soldadura para ofrecer una precesión estable, no deformada y buena.
La cabeza de fresado es producida por un fabricante profesional, con una estructura razonable, un rendimiento confiable, un amplio rango de velocidades, buena rigidez, bajo ruido, alta eficiencia y fácil operación.Rpm de la cabeza de fresado se puede ajustar manualmente en función del diámetro del asiento de la hoja de fresado;
La cabeza de fresado se puede girar integralmente dentro del rango de 0 ~ 45o en los toboganes verticales, para facilitar el biselado.
En los toboganes horizontales hay una bomba de lubricación manual que ofrece una buena lubricación del carril.
El lecho de la hoja de fresado de la máquina es de tipo estándar, disponible en el mercado.
Rango de suministro:
Columna que incluye: cabeza de fresado (7,5 kW), toboganes verticales, cuerpo de columna, mecanismo de transmisión elevador, cubierta de protección;
Las placas horizontales incluyen: mesa de trabajo, carrocería de la máquina, sistema de transmisión de alimentación, cubierta de protección.
Sistema de control que incluye: tablero de control, pedante de funcionamiento, inversor de CA
Herramienta para el montaje de las hojas de moler, incluidas: varilla de tirón, mandril, asiento de la hoja de moler 160 standard, herramienta de montaje, etc.
Manual de funcionamiento (incluido el dibujo de los cimientos, el diagrama eléctrico, el diagrama hidráulico)
El usuario ha participado:
a. fundamento (el vendedor proporciona los dibujos).
b. tornillos de tierra (L) y tornillos de expansión.
|
|
