| MOQ: | 1 juego |
| Standard Packaging: | Paleta de madera |
| Delivery Period: | 10 a 15 días |
| Forma De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Supply Capacity: | 100 series por mes |

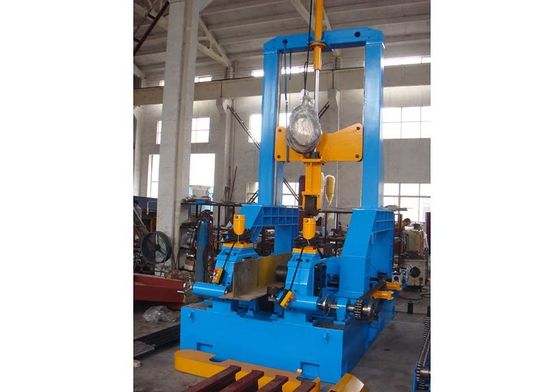

La máquina de soldadura de h integrada PHJ es un equipo de alta eficiencia para la producción de h. El ensamblaje, la soldadura de arco sumergido y el enderezamiento se pueden terminar en una sola máquina.Procesa el haz en posición I y es adecuado para el haz H ligero con tamaño de filete inferior a 8 mm.
El modelo tiene tarea ligera y tarea pesada para opciones.
Modelo: PHJ-15
- espesor de la brida T:6-25 mm
- Ancho de la brida B:200-800 mm
- espesor de la telaraña A:4-40 mm
- Alturas de las telas H:200-1500 mm
- longitud de la viga L:4000-15000 mm
- Método de soldadura: SAW plano (un solo cable)
- Altura máxima del filete: 8 mm
- Transportador de entrada: total 12m, tres piezas, una de ellas es conductor
- Transportador de salida: 12 metros en total, dos de ellos elevados
- El motor principal: 7,5 kW.
- Velocidad de trabajo: 0,2-2 m/min
- Motor transportador: 0,75 kWx2
- Potencia de soldadura: Lincoln PP-1000
- reciclador de flujo: ZH-100 ((3kWx2)
- Motor del sistema hidráulico: 5,5 kW
- Presión de trabajo nominal: 6-8Mpa
- Presión máxima del sistema: 10Mpa
Parte de montaje:
Hay cuatro conjuntos de accesorios de centralización y ubicación, sincronizados, ajustados por rueda manual, centrados por tornillo de plomo y sujetados por cilindro hidráulico.
Cuando la brida y la telaraña se levantan en el cuerpo principal, centran las placas principalmente y apoyan la telaraña para que no se incline.
Hay un conjunto de accesorios de centralización manual para brida en el extremo del transportador de salida, para estabilizar el centro ajustándolo.
Hay un bloque de alineación en el lado de entrada, para alinear la red y la brida.
- Parte de soldadura:
Un conjunto de antorchas de soldadura en ambos lados para soldar el haz I a filete plano al mismo tiempo.
La potencia de soldadura es CHENGDU HUAYUAN MZ-1000 con alimentador de alambre automático.
Dos conjuntos de sistema de reciclaje automático de flujo. El flujo se alimenta de costura automáticamente, y hay boca de succión después de la antorcha para reciclar el flujo para su uso repetido.
La velocidad de soldadura es variable según el inversor. El usuario puede decidir libremente la velocidad razonable.
- La parte de enderezar:
La viga H se deformará después de la soldadura.
El rodillo superior puede dar una presión adecuada a través del cilindro hidráulico de acuerdo con el grosor de la brida y la deformación.
Todos los rollos están hechos de metal aleado calificado y tratados térmicamente para evitar defectos, para asegurar la estabilidad y la larga vida útil.
La velocidad de rectificación es la misma que la velocidad de montaje, impulsada por un motor y una caja de engranajes, controlada por un inversor.
Hay un transportador hidráulico elevado que puede elevarse de acuerdo con la deformación, para soportar la viga que completa el ensamblaje, la soldadura y el enderezamiento.
El proceso está controlado por MITSUBISHI PLC. El motor accionado está controlado por un inversor de CA. Hay un filtro fino para el sistema hidráulico que puede dar una larga vida a la válvula electromagnética.
La parte de alisado trabaja para reducir la deformación al soldar en sección transversal.
| Modelo | Se trata de un sistema de control de la seguridad. | Se trata de la siguiente: | Se trata de la siguiente: |
| espesor de la brida | 6 a 25 mm | 6 a 25 mm | 6 a 25 mm |
| Ancho de la brida | 200-800 mm | 200-800 mm | 200-800 mm |
| espesor de la telaraña | 5 a 20 mm | 5 a 20 mm | 5 a 20 mm |
| Altura de la telaraña | 200 a 1500 mm | 200-1800 mm | 200 a 2000 mm |
| longitud de la viga | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm |
| Modelo | La dirección de la dirección de la dirección de la dirección de la dirección. | Se trata de un proyecto de investigación. | Se trata de la siguiente: |
| espesor de la brida | 6 a 40 mm | 6 a 40 mm | 6 a 40 mm |
| Ancho de la brida | 200 a 1000 mm | 200 a 1000 mm | 200 a 1000 mm |
| espesor de la telaraña | 5 a 28 mm | 5 a 28 mm | 5 a 28 mm |
| Altura de la telaraña | 200 a 1500 mm | 200-1800 mm | 200 a 2000 mm |
| longitud de la viga | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm |
|
|
| MOQ: | 1 juego |
| Standard Packaging: | Paleta de madera |
| Delivery Period: | 10 a 15 días |
| Forma De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Supply Capacity: | 100 series por mes |
La máquina de soldadura de h integrada PHJ es un equipo de alta eficiencia para la producción de h. El ensamblaje, la soldadura de arco sumergido y el enderezamiento se pueden terminar en una sola máquina.Procesa el haz en posición I y es adecuado para el haz H ligero con tamaño de filete inferior a 8 mm.
El modelo tiene tarea ligera y tarea pesada para opciones.
Modelo: PHJ-15
- espesor de la brida T:6-25 mm
- Ancho de la brida B:200-800 mm
- espesor de la telaraña A:4-40 mm
- Alturas de las telas H:200-1500 mm
- longitud de la viga L:4000-15000 mm
- Método de soldadura: SAW plano (un solo cable)
- Altura máxima del filete: 8 mm
- Transportador de entrada: total 12m, tres piezas, una de ellas es conductor
- Transportador de salida: 12 metros en total, dos de ellos elevados
- El motor principal: 7,5 kW.
- Velocidad de trabajo: 0,2-2 m/min
- Motor transportador: 0,75 kWx2
- Potencia de soldadura: Lincoln PP-1000
- reciclador de flujo: ZH-100 ((3kWx2)
- Motor del sistema hidráulico: 5,5 kW
- Presión de trabajo nominal: 6-8Mpa
- Presión máxima del sistema: 10Mpa
Parte de montaje:
Hay cuatro conjuntos de accesorios de centralización y ubicación, sincronizados, ajustados por rueda manual, centrados por tornillo de plomo y sujetados por cilindro hidráulico.
Cuando la brida y la telaraña se levantan en el cuerpo principal, centran las placas principalmente y apoyan la telaraña para que no se incline.
Hay un conjunto de accesorios de centralización manual para brida en el extremo del transportador de salida, para estabilizar el centro ajustándolo.
Hay un bloque de alineación en el lado de entrada, para alinear la red y la brida.
- Parte de soldadura:
Un conjunto de antorchas de soldadura en ambos lados para soldar el haz I a filete plano al mismo tiempo.
La potencia de soldadura es CHENGDU HUAYUAN MZ-1000 con alimentador de alambre automático.
Dos conjuntos de sistema de reciclaje automático de flujo. El flujo se alimenta de costura automáticamente, y hay boca de succión después de la antorcha para reciclar el flujo para su uso repetido.
La velocidad de soldadura es variable según el inversor. El usuario puede decidir libremente la velocidad razonable.
- La parte de enderezar:
La viga H se deformará después de la soldadura.
El rodillo superior puede dar una presión adecuada a través del cilindro hidráulico de acuerdo con el grosor de la brida y la deformación.
Todos los rollos están hechos de metal aleado calificado y tratados térmicamente para evitar defectos, para asegurar la estabilidad y la larga vida útil.
La velocidad de rectificación es la misma que la velocidad de montaje, impulsada por un motor y una caja de engranajes, controlada por un inversor.
Hay un transportador hidráulico elevado que puede elevarse de acuerdo con la deformación, para soportar la viga que completa el ensamblaje, la soldadura y el enderezamiento.
El proceso está controlado por MITSUBISHI PLC. El motor accionado está controlado por un inversor de CA. Hay un filtro fino para el sistema hidráulico que puede dar una larga vida a la válvula electromagnética.
La parte de alisado trabaja para reducir la deformación al soldar en sección transversal.
| Modelo | Se trata de un sistema de control de la seguridad. | Se trata de la siguiente: | Se trata de la siguiente: |
| espesor de la brida | 6 a 25 mm | 6 a 25 mm | 6 a 25 mm |
| Ancho de la brida | 200-800 mm | 200-800 mm | 200-800 mm |
| espesor de la telaraña | 5 a 20 mm | 5 a 20 mm | 5 a 20 mm |
| Altura de la telaraña | 200 a 1500 mm | 200-1800 mm | 200 a 2000 mm |
| longitud de la viga | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm |
| Modelo | La dirección de la dirección de la dirección de la dirección de la dirección. | Se trata de un proyecto de investigación. | Se trata de la siguiente: |
| espesor de la brida | 6 a 40 mm | 6 a 40 mm | 6 a 40 mm |
| Ancho de la brida | 200 a 1000 mm | 200 a 1000 mm | 200 a 1000 mm |
| espesor de la telaraña | 5 a 28 mm | 5 a 28 mm | 5 a 28 mm |
| Altura de la telaraña | 200 a 1500 mm | 200-1800 mm | 200 a 2000 mm |
| longitud de la viga | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm | Entre 4000 y 15000 mm |
